Состав водомерного узла ЦИРВ 02А первого типа

В сегодняшней заметке мы рассмотрим состав водомерного узла ЦИРВ 02А первого типа, то есть перечислим все элементы, входящие в стандартную комплектацию, начиная с водопроводного ввода и заканчивая выходом, подключенным к водопроводной сети объекта.

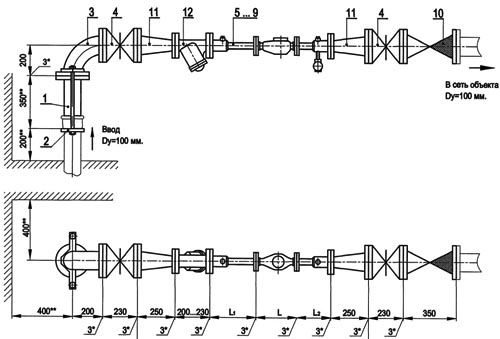

На иллюстрации, представленной ниже, Вы можете увидеть типовую схему водомерного узла первого типа (для примера мы привели схему из альбома ЦИРВ 02А , листы 38 и 39. По данному проекту, предусмотрена установка счетчиков Ду 20 – Ду 50, на водопроводном вводе Ду 100мм)

Далее перечислим арматуру согласно нумерации на рисунке:

Патрубок фланец гладкий ПФГ 100;
Стяжка стальная;
Колено фланцевое УФ 100;
Задвижка, шаровой кран, затвор Ду 100мм;
Патрубок до счетчика, Счетчик Ду 20мм, Патрубок после счетчика;
Патрубок до счетчика, Счетчик Ду 25мм, Патрубок после счетчика;
Патрубок до счетчика, Счетчик Ду 32мм, Патрубок после счетчика;
Патрубок до счетчика, Счетчик Ду 40мм, Патрубок после счетчика;
Патрубок до счетчика, Счетчик Ду 50мм, Патрубок после счетчика;
Обратный клапан Ду 100мм;
Переход фланцевый ПФ 100х50
Фильтр фланцевый Ду 100мм.

  Также согласно данным листам альбома ЦИРВ допускается установка компенсирующих патрубков после обвязки счетчика (между обвязкой и переходом ПФ 100) и отсутствие обратного клапана, при условии, что объект подключен к магистральному водопроводу ГУП «Водоканал Санкт-Петербурга» через один ввод.
  На данный момент, установка водомерных узлов является обязательной для всех лиц имеющих договора с ГУП «Водоканал Санкт-Петербурга». Как любая обязательная процедура, она сопряжена с некоторыми трудностями, такими как получение профильной разрешительной документации, согласования с Водоканалом объемов потребления воды, и выбора нужного типа прибора учета и водомерного узла в целом.
  Наша компания как раз специализируется на согласовании, установке и сдаче в Водоканал водомерных узлов ЦИРВ всех типов. Мы поможем Вам получить всю необходимую документацию, и провести установку в строгом соответствии с требованиями альбома ЦИРВ. После чего на объект приедет инспектор Водоканала, в сопровождении нашего инженера, и проведет освидетельствование узла учета, то есть примет его для коммерческого учета.
  По окончании работ Вы получите на руки оригиналы Технического согласования, паспортов на приборы учета и акта освидетельствования (приемки), при этом ни Вам, ни Вашим сотрудникам не придется отрываться от своей работы и ездить по городу с целью подачи / получения документов. Мы привезем их к Вам в офис в заранее согласованное с Вами время.

Для того, чтобы заказать водомерный узел первого типа Вы можете связаться с нами по телефону (812)945-958 или по электронной почте mail@conix.ru
