Полное подключение стиральной машины автомата, часть вторая: электрика

  Добрый день,
  Во второй части рассмотрим вопрос правильного подключения стиральной машины к электросети. Как и в предыдущей части, сразу скажу, что эта заметка будет полезна и тем, кто хочет знать как правильно подключается посудомоечная машина, накопительный водонагреватель, да и вообще любой достаточно мощный электроприбор, накладывающий высокие требования к электросети.
  К сожалению, электрические сети в домах разных лет постройки прокладывались согласно разным нормативным документам, плюс неоднократные переделки, плюс откровенный вандализм по отношению к общедоступным сетям. Одним словом заранее совершенно невозможно предсказать какая картина откроется перед мастером в электрощите.

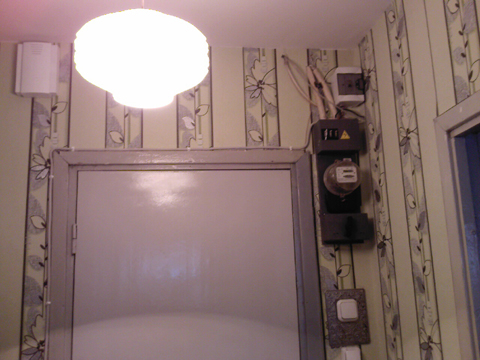

  Признаюсь честно, в качестве иллюстрационного материала я взял фотографии практически идеального электрического щита, чем несколько упростил себе работу по описанию всяких сложностей, которые возникают, в случае если в щитке отсутствует что-либо что должно там быть, например шина заземления. Зато он расположен открыто, что дает преимущество в наглядности.

  Прокладка отдельной силовой линии: среднестатистическая стиральная машина потребляет 2,2 КВт, поэтому в случае если ваша квартира не оборудована медной проводкой, рекомендуется проложить отдельную силовую линию от распределительного щита. Так как в основном стиральные машинки располагают во влажных помещениях, то следует со всей ответственностью отнестись к выбору комплектующих для электропроводки. Лично я для этих целей в стандартном случае применяю защитный автомат ABB на 16А, кабель NYM 3х2.5 и розетку во влагозащищенном исполнении из серии Этюд (Lexel).
  При этом данный выбор вовсе не случаен – NYM лучший на данный момент кабель Российского производства для внутриквартирной разводки, обладающий тройной изоляцией. Розетка Этюд выбрана по тому, что имеет оребрённые контакты, позволяющие надежно зажимать провод, резиновые заглушки, обеспечивающие защиту от влаги, ну и в целом весьма достойно исполненная розетка. Автоматы ABB я предпочитаю по тому, что на их корпусе, есть выдавленная надпись ABB, также есть стикер с недвусмысленной подписью Made in Germany, что хоть как-то усложняет подделку этих изделий. Например, тот же Legrand в этом смысле совсем «голый», то есть на его корпусе совершенно отсутствует какая-либо маркировка, кроме информации его о классе и рабочем токе. Защитные автоматы Российского производства никогда не применял и не собираюсь, хоть они и стоят в 4 (четыре!) раза дешевле.

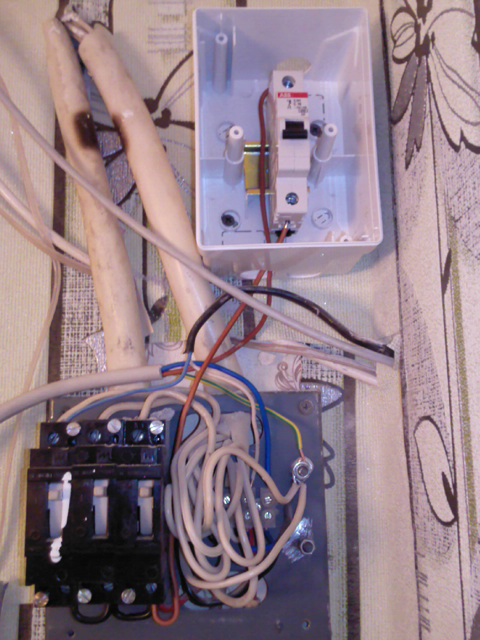

  В данном случае щиток накладной, и в нем нет свободного посадочного места, поэтому защитный автомат помещен выше и правее в отдельный пластиковый бокс.
  Автомат подключается в разрыв коричневого провода, одна его часть пойдет на розетку, другая же монтируется в клемму существующего автомата. Хочу обратить внимание на то, что в данном случае имеющиеся автоматы (черного цвета) подключены к медному фазному проводнику. Если бы на его месте был алюминиевый провод, то для подключения нового автомата тоже было бы желательно использовать алюминиевый провод, в целях недопущения электрохимической коррозии проводников в одной контактной группе.
  Далее синий провод подключаем к нулевой шине, в данном случае ее роль выполняет полиэтиленовый винтовой клемник, расположенный под белыми проводами, который вообще-то говоря для этих целей не предназначен. Но тут уж ничего не поделаешь – строители сэкономили на копеечной латунной шине.
  Далее подключаем желто-зеленый провод к шпильке заземления приваренной к корпусу электрощита, не забывая при этом проложить шайбу между витками разных проводников.

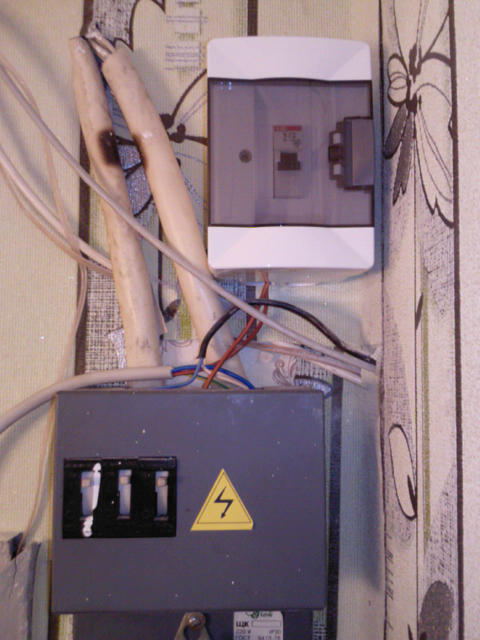

Вот так выглядит все это хозяйство в собранном виде:

  Проверка работоспособности стиральной машины: после установки машины на место ее дальнейшей эксплуатации необходимо выставить ее горизонтально и проверить, не касается ли она окружающих предметов. Если она располагается в ванной комнате стоит обратить особое внимание на зазор между стиральной машиной и ванной, если он достаточно мал, рекомендую сделать прокладку из диэлектрического материала.
  При производстве на подвижные узлы наносится смазка, которая может попасть и на барабан для белья, поэтому первую пробную стирку необходимо производить без белья, но со стиральным порошком, чтобы хорошенько промыть внутренности стиральной машины от подобных сюрпризов.
  Для проверки герметичности всех соединений заливного и сливного шлангов достаточно провести пару циклов набора и слива воды.

  Вот и все, стиральная машинка установлена и будет долгие годы радовать своего владельца чистым бельем.

© Лалетин Виктор, 9 февраля 2009.
При полном или частичном копировании прямая ссылка обязательна.
